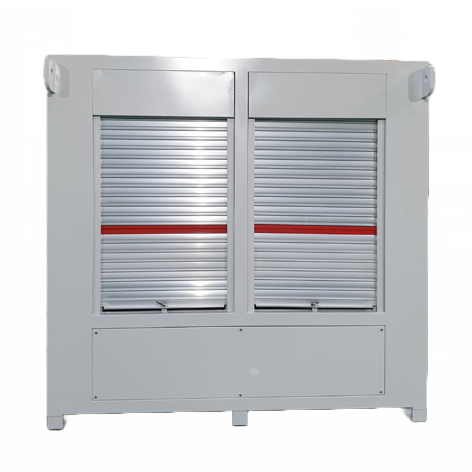

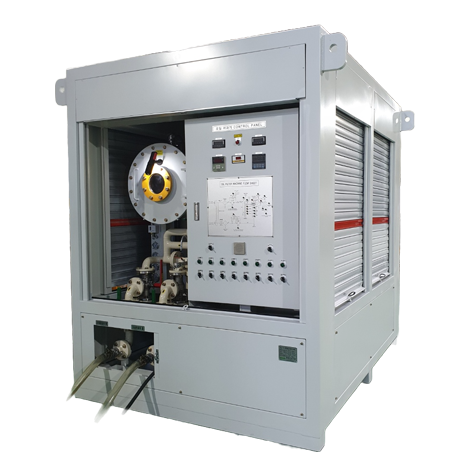

오일여과기(Oil Filtering Machine)
본 장치는 변압기용 오일을 고진공 상태에서 탈기, 탈수를 행함으로서, 오일 내부의 입자, 가스, 수분 등을 제거하여 오일 절연특성을 향상시키는 장비입니다.
성능, 사양표(PERFORMANCE & SPECIFICATION)
| MODEL | OFM-2000 | OFM-4000 | OFM-9000 | OFM-12000 | |||
|---|---|---|---|---|---|---|---|
| 용량(CAPACITY) | 2000ℓ/hr | 4000ℓ/hr | 9000ℓ/hr | 12000ℓ/hr | |||
| 전원(POWER) | 40 Kw | 60 Kw | 105 Kw | 135 Kw | |||
| 히터(HEATING UNIT) | CAPACITY | 30 Kw | 50 Kw | 90 Kw | 120 Kw | ||
| CONTROL | 10kw*3EA | 10kw*5EA | 15kw*6EA | 15kw*8EA | |||
| 이송펌프(OIL PUMP) | SUCTION | VACUUM | VACUUM | 2.2 Kw | 2.2 Kw | ||
| DISCHARGE | 1.5 Kw | 2.2 Kw | 5.5 Kw | 5.5 Kw | |||
| 진공펌프(OIL ROTARY VACUUM PUNP) | OIL ROTARY VACUUM | 1,500ℓ/min | 1,500ℓ/min | 4,500ℓ/min | 4,500ℓ/min | ||
| MECHANICAL BOOSTER | 330 ㎥/hr | 600 ㎥/hr | 600 ㎥/hr | 1200 ㎥/hr | |||
| ULTIMATE PRESS | 0.05 Torr | 0.05 Torr | 0.05 Torr | 0.05 Torr | |||
| 탈기탱크 | TANK CAPACITY | 300ℓ | 400ℓ | 600ℓ | 700ℓ | ||
| 진공탈기 방식 | FILTER METHOD | 1EA | 1EA | 3EA | 3EA | ||
| 냉각방식(COOLING METHOD) | AIR COOLED | AIR COOLED | AIR COOLED | AIR COOLED | |||
| 전원사양(POWER SUPPLY CONDITION) | USER SPEC | USER SPEC | USER SPEC | USER SPEC | |||
| 여과능력(FILTERING ABILITY) | 1μ LESS | 1μ LESS | 1μ LESS | 1μ LESS | |||
